Que es un actuador lineal
Un actuador lineal es un dispositivo que convierte energia electrica en movimiento recto: empuja hacia adelante o tira hacia atras. A diferencia de un motor normal (que gira), el actuador se mueve en linea recta.
Actuador lineal paso a paso: guia completa para entenderlo y usarlo
Si nunca has usado un actuador lineal, esta guia te explica desde cero que es, como funciona internamente, como se instala y en que proyectos reales puedes usarlo.
Respuesta rapida
Lo esencial sobre un actuador lineal
- Un actuador lineal convierte movimiento rotativo (motor) en movimiento de empuje y retroceso.
- Funciona con corriente DC (normalmente 12V o 24V) y se controla con un interruptor simple.
- Sus partes principales son: motor, husillo, carcasa y varilla extensible.
- Se instala con dos puntos de anclaje: uno fijo y uno movil.
- Se usa en camas abatibles, ventanas, puertas, paneles solares y muebles motorizados.
Desde cero
Que es un actuador lineal y para que sirve
Para que sirve
Sirve para mover, levantar, bajar o girar objetos de forma automatizada. Lo encuentras en camas abatibles, ventanas de invernadero, puertas automaticas, paneles solares y cualquier mecanismo que necesite movimiento controlado sin esfuerzo manual.
Funcionamiento
Como funciona un actuador lineal paso a paso
Paso 1: recibe corriente electrica
Al conectar el actuador a la alimentacion (12V o 24V DC) y activar el control, el motor interno recibe la corriente. La polaridad determina la direccion: directa para extender, inversa para retraer.
Paso 2: el motor gira
El motor electrico (normalmente un motor DC de escobillas) gira a alta velocidad. Esa velocidad se reduce mediante una caja de engranajes para aumentar la fuerza disponible en la varilla.
Paso 3: el husillo convierte el giro en movimiento lineal
El eje del motor hace girar un husillo roscado (tornillo sin fin). La tuerca que recorre ese husillo no puede girar, asi que avanza o retrocede en linea recta, empujando la varilla.
Paso 4: la varilla empuja o tira
La varilla metalica sale o entra por el extremo del actuador. Ese movimiento es el que mueve lo que tengas conectado: una puerta, una cama, una ventana o cualquier estructura.

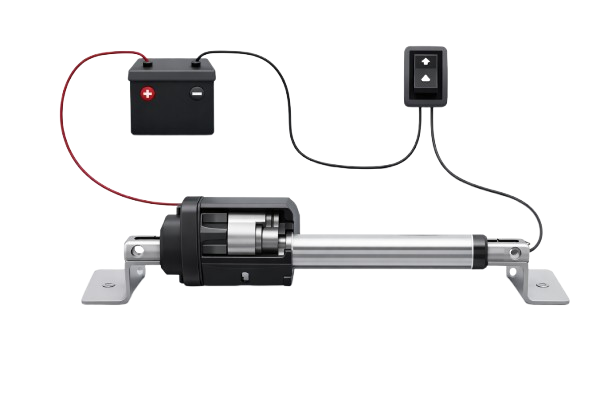

Anatomia
Las partes de un actuador lineal
Cuatro partes, un movimiento
Aunque parece complejo desde fuera, un actuador lineal tiene una estructura muy sencilla. Cada parte tiene una funcion clara y todas trabajan juntas para convertir electricidad en movimiento recto.
- Motor: genera la rotacion que impulsa todo el sistema.
- Husillo: convierte el giro en desplazamiento lineal.
- Carcasa: protege los mecanismos internos del polvo y la humedad.
- Varilla: es la parte que se extiende y empuja la carga.
Instalacion
Como se instala un actuador lineal
Puntos de anclaje
El actuador necesita dos puntos de fijacion: uno en la parte trasera (horquilla fija unida a la estructura) y otro en el extremo de la varilla (horquilla movil unida al objeto que quieres mover). Ambos deben poder girar libremente para evitar tensiones laterales.
Alimentacion electrica
Conecta los dos cables del actuador a una fuente de 12V DC (o 24V segun el modelo). El cable positivo y negativo determinan la direccion: invierte la polaridad para cambiar entre extender y retraer.
Control con interruptor
El metodo mas sencillo es un interruptor de doble polo doble via (DPDT) que permite invertir la polaridad con una sola palanca. Para control mas avanzado se usan relees, PLCs o controladores dedicados con temporizador.
Carrera y fin de carrera
La mayoria de actuadores llevan finales de carrera internos que cortan la corriente al llegar al limite de extension o retraccion. No es necesario calcular el tiempo de parada: el actuador se detiene solo en ambos extremos.
Si quieres ver el actuador mas facil de instalar de nuestra seleccion:
🔎 Ver precio en Amazon
Consejos clave
Errores a evitar al elegir y usar un actuador
Elige la fuerza correcta
El error mas comun es comprar un actuador con la fuerza justa para la carga. Siempre elige un modelo con el doble de la fuerza necesaria: el motor trabaja mas comodo, dura mas y hace menos ruido.
Mide la carrera antes de comprar
La carrera es la distancia que recorre la varilla al extenderse. Calcula el recorrido real que necesita tu mecanismo y anade 10-15 mm de margen. Una carrera demasiado corta inutiliza el actuador.
No trabajes en angulo forzado
El actuador solo transmite fuerza en la direccion de su eje. Si lo instalas en angulo muy cerrado o con cargas laterales, el husillo sufre desgaste prematuro y el rendimiento cae. Usa horquillas articuladas en ambos extremos.
Respeta el ciclo de trabajo
La mayoria de actuadores estan disenados para ciclos de trabajo del 10-20%: unos segundos activo, varios minutos en reposo. Si necesitas uso intensivo y continuo, busca modelos industriales con ciclo del 50% o superior.
Recomendaciones
Actuadores recomendados para empezar
| Modelo | Fuerza | Carrera tipica | Uso ideal | Ver precio |
|---|---|---|---|---|
| Actuador lineal 12V 1000N IP54 | 1000N | 100–400 mm | Camas, muebles, uso general | 🔎 Ver en Amazon |
| Actuador lineal 12V 500N | 500N | 100–300 mm | Ventanas, cargas ligeras | 🔍 Ver opcion economica |
| Actuador lineal 12V 1500N heavy duty | 1500N | 150–500 mm | Cargas pesadas, portones, uso industrial | 🔥 Ver oferta actual |
Caso real
Ejemplo practico: primera instalacion en cama abatible
Cama abatible de 90cm: colchon de 20 kg, somier de 8 kg, total 28 kg (280N). Se necesita elevar 45 cm desde el suelo.
- Carga total: 280N. Con margen x2.5 = necesitas al menos 700N.
- Modelo elegido: actuador 1000N con carrera de 450 mm.
- Instalacion: un actuador centrado en el somier, horquillas articuladas en ambos extremos.
- Control: interruptor DPDT en la mesilla de noche.
- Tiempo de apertura total: 15-20 segundos a velocidad estandar.
Resultado: instalacion limpia, silenciosa y funcional con una inversion de menos de 40 euros en el actuador.
Si quieres comparar opciones antes de comprar:
🔎 Ver comparativa completa
FAQ
Preguntas frecuentes sobre actuadores lineales
No. La instalacion basica solo requiere dos puntos de anclaje mecanicos y conectar dos cables a una fuente de 12V con un interruptor. No necesitas ser electricista ni mecanico.
El voltaje de trabajo. Un actuador 12V es mas facil de alimentar con baterias o fuentes economicas. El 24V es mas eficiente en instalaciones con cables largos o uso industrial. Para hogar, el 12V es la opcion mas practica.
Con uso normal en hogar (pocos ciclos al dia) y respetando el ciclo de trabajo, un buen actuador dura entre 5 y 10 anos sin problemas. La durabilidad aumenta si trabajas por debajo del 60% de su carga maxima.
Si el actuador tiene proteccion IP54 o superior, si. El IP54 protege contra polvo y salpicaduras de agua. Para uso en exterior con lluvia directa busca IP65 o superior.
Se puede conectar un modulo de rele WiFi entre la fuente y el actuador. Desde la app del modulo controlas la polaridad (y por tanto la direccion) de forma remota. Soluciones como Sonoff o similares son economicas y faciles de configurar.
Revisa la comparativa de actuadores 12V y la guia de como elegir actuador lineal.
Conclusion
Un actuador lineal es mas sencillo de lo que parece
Una vez entiendes que solo hace una cosa (empujar y tirar en linea recta), todo lo demas encaja: la fuerza que necesitas, la carrera que debes medir y el control que quieres usar. El actuador lineal es una de las soluciones de automatizacion mas accesibles, fiables y baratas que existen para hogar y proyectos DIY.
